TUTORIAL 16 LATIHAN OBJEC GARIS DAN TRIM DI AUTOCAD

Autocad tutorial kali ini akan memberikan anda latihan tentang objec garis lurus, garis bersudut dan trim atau menghapus garis yang berpotongan, yup silakan mempraktekkan latihan ini. Bila anda bisa menyelesaikan berarti anda berhak mengikuti autocad tutorial berikutnya (he..he..kalo ga selesai ya ga pa2. itu artinya anda belum menguasai materi kemarin tulkan????). Selamat latihan aja:

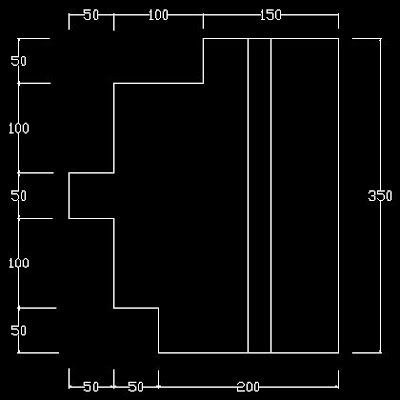

Buatlah garis lurus dengan ukuran seperti dibawah ini. (Kalau lupa caranya klik disini )

Terus kalau sudah selesai hubungkan titik tengah garis berikut dengan perpendicular garis di bawahnya. Jangan lupa aktifkan semua titik tangkap objec (osnap), (cara mengaktifkan klik disini) titik tangkap gambar dibawah adalah midpoint

Klik perpendicular garis di bawahnya, seperti gambar di bawah ini:

Hubungkan titik tengah garis berikut dengan perpendicular garis di atasnya, hingga terbentuk gambar seperti berikut:

Setting Panel Polar sudut 45, Buat garis bersudut seperti gambar di bawah. (Kalau lupa caranya klik disini )

Hasil akhir pembuatan garis bersudut seperti gambar di bawah ini:

Terakhir gunakan perintah trim untuk memotong garis yang berpotongan, hingga menjadi gambar akhir seperti di bawah. Lupa cara memotong garis caranya klik disini )

GAMBAR AKHIR LATIHAN

TUTORIAL 15 MEMBUAT RECTANGLE DI AUTOCAD

Dalam autocad tutorial kali ini kita akan membahas cara membuat rectangle (kotak). Sangat mudah bagi anda untuk membuat rectangle ini, silakan ikuti langkah-langkah membuat contoh kotak 400x400 sebagai berikut:

Ketik: Rec - enter atau klik toolbar rectangle

Klik di layar kerja autocad dan tarik ke sembarang tempat, pada contoh ditarik ke arah kanan:

Masukan ukuran kotak 400,400 (ingat harus pakai koma jangan pakai titik):

Enter Jadi dech rectanglenya

TUTORIAL 14 MEMOTONG (MENGHAPUS) GARIS BERPOTONGAN (TRIM) DI AUTOCAD

Dalam Autocad tutorial kali ini kita akan membahas modifikasi pertama yaitu memotong garis yang berpotongan (TRIM). Perintah Trim ini hanya berlaku bagi garis yang berpotongan, bila garis sudah tidak berpotongan maka silakan anda hapus secara manual bila anda akan menghilangkannya.

Kenapa saya jelaskan seperti ini???. Karena seringkali dalam kelas Autocad saya, selalu muncul persepsi bahwa trim digunakan untuk menghapus objec, padahal tidak demikian adanya. Dan selalu saya tekankan untuk selalu mengingat perintah dan sering mengulang bagi para pemula yang belajar autocad. Karena kedepannya perintah akan semakin banyak dan bila anda lupa maka akan sangat menggangu perjalanan anda dalam menguasai autocad ini.

Nah untuk perintah Trim ini ada 2 jenis perintah yang bisa kita lakukan. untuk itu silakan anda ikuti pembahasannya sebagai berikut:

Buatlah garis lurus yang saling berpotongan dilayar kerja autocad anda seperti gambar di diatas.

Note: Untuk mengulang perintah yang sama dalam autocad cukup dengan menekan tombol enter / Space

Cara Pertama

Perintah trim yang kita gunakan untuk menghapus bagian garis yang berpotongan dengan menggunakan garis pembatas. Garis pembatas ini berfungsi sebagai batas pemotongan garis yang akan di hapus, caranya sebagai berikut:

Ketik: Tr - Enter atau Klik Toolbar Trim

Klik pada garis yang akan kita gunakan sebagai pembatas perpotongan seperti gambar di bawah ini:

Enter

Klik pada garis yang akan di hapus seperti gambar di bawah garis yang di hapus sebelah kanan garis pembatas.

Cara Kedua

Perintah trim yang kita gunakan untuk menghapus bagian garis yang berpotongan tanpa garis pembatas, caranya sebagai berikut:

Ketik: Tr - Enter 2x atau Klik Toolbar Trim - Enter

Klik pada garis yang akan di hapus seperti gambar di bawah garis yang di hapus sebelah kiri.

TUTORIAL 13 MEMBUAT OBJEC GARIS DALAM AUTOCAD

Dalam Autocad tutorial kali ini anda akan saya ajak untuk memulai membuat objec gambar dalam layar kerja autocad. Setelah beberapa tips belakangan kita membahas lingkungan kerja di autocad.

Yup kita mulai aja dengan membuat objec garis. Anda pasti tahu definisi dari gariskan!!!!. ya yaitu menghubungkan dua buah titik maka terbentuklah garis. nah definisi ini berlaku dalam pembuatan garis di autocad. Garis sendiri ada 2 macam yaitu garis lurus dan garis bersudut. Garis dapat kita buat dengan perintah sebagai berikut:

Ketik: L - Enter atau klik toolbar line

Klik di layar autocad (sebagai titik awal)

Klik lagi di tempat lain, dst

Enter (untuk mengakhiri garis)

Pembuatan garis dalam autocad tidak akan putus bila tidak anda akhiri atau eksekusi. Tekan tombol Enter atau Space di keyboard untuk mengakhiri atau eksekusi garis. Garis yang kita buat dengan cara di atas adalah garis bebas atau tanpa ukuran. Praktekkan membuat garis bebas seperti gambar dibawah ini:

Sedangkan untuk membuat garis yang ada ukurannya kita bisa memakai sistem koordinat relatif (lihat tips 7) atau anda juga bisa mengikuti membuat kotak menggunakan garis dengan cara sebagai berikut:

Contoh : Kotak 300 x 300

Pastikan Panel ortho - On
Ketik: L - Enter atau klik toolbar line

Klik di layar autocad (sebagai titik awal)

Tarik mouse kearah kanan ketik: 300 - Enter

Tarik mouse kearah atas ketik: 300 - Enter

Tarik mouse kearah kiri ketik: 300 - Enter

ketik: C - Enter

Untuk Perintah C - Enter adalah perintah menutup objec. Bila garis pembuatan kotak anda pernah tereksekusi maka perintah C - Enter tidak berlaku

Garis Bersudut

Untuk membuat garis bersudut ikuti langkah-langkah berikut:

Klik Kanan Panel Polar - Klik Setting (untuk mengatur besar sudut garis yang akan kita buat. contoh: Sudut 30 derajat)

ganti angka 90 dengan 30

Klik - Ok

Contoh Floating Windows Setting Polar 30 derajat

Ketik: L - Enter atau klik toolbar line

Klik di layar autocad (sebagai titik awal)

arahkan mouse anda kearah garis yang akan anda buat (karena sudah di setting sudutnya 30, maka setiap kelipatan 30 garis panduan akan berhenti dan memberikan tanda x sebagai titik presisinya)

masukan ukuran garis

Enter (untuk mengakhiri garis)

Contoh menarik mouse sudut 30 derajat

atau bisa juga dengan cara sebagai berikut:

Contoh anda akan membuat garis ukuran 250 dengan sudut 30 derajat.

Ketik: L - Enter atau klik toolbar line

Klik di layar autocad (sebagai titik awal)

Ketik: 250 lebih kecil dari (<)30 - Enter

Enter (untuk mengakhiri garis)

Note:

Perhitungan Sudut dalam layar kerja autocad adalah berlawanan dengan arah jarum jam artinya titik nol derajat berada di sebalah kanan anda.

TUTORIAL 12 MENYELEKSI OBJEC DALAM AUTOCAD

Menyeleksi gambar dalam autocad sama juga dengan memblok gambar. Kegunaan dalam meyeleksi gambar tentu saja untuk mengadakan modifikasi terhadp objec yang bersangkutan.

Ada 3 teknik menyeleksi gambar yang bisa kita terapkan dalam layar kerja autocad, saya harap anda akan menguasai ketiga teknik seleksi ini yang akan kita bahas dalam autocad tutorial kali ini.

ketiga teknik ini penting sekali anda kuasai karena akan sangat membantu pekerjaan anda dalam membuat objec atau gambar nantinya. Yup ayo kita mulai teknik seleksi berikut ini:

Pertama:

Klik - Berarti anda harus mengarahkan pointer mouse anda ke salah satu objec yang akan anda seleksi kemudian anda klik. Teknik ini efektif untuk memilih hanya satu objec saja. Bila objec yang akan anda seleksi banyak maka teknik ini tidak efektif lagi.

Kedua:

Windows - Berarti anda harus membuat semacam jendela pada objec yang akan anda seleksi. caranya sama dengan anda mengzoom windows objec yaitu klik di sebelah kiri atas objec - tarik menyilang ke arah bawah kanan objec - kemudian di klik (ingat tips 11). syaratnya semua objec yang akan anda pilih harus masuk dalam ruangan windows yang anda buat, bila tidak tentu saja tidak akan ikut tereseleksi.

Ketiga:

Crossing - Berarti anda menyeleksi gambar dari arah kanan objec. Dengan teknik ini objec yang terkena garis crossing walaupun sedikit tetap akan terseleksi. Garis crossing yang terbentuk adalah garis putus-putus.

TUTORIAL 11 MENGZOOM GAMBAR DI AUTOCAD

Dalam bekerja dengan AutoCAD mau tidak mau anda akan membutuhkan yang namanya mengzoom (membesar/mengecilkan) gambar, nah tutorial kali ini akan membahas tentang cara mengzoom gambar.

Ada beberapa teknik mengzoom gambar yang sering saya gunakan, saya harap anda akan mudah memahaminya. Perhatikan toolbar yang akan kita gunakan untuk mengzoom gambar di atas layar kerja autoacad anda, cara menggunakan:

Pertama :

Klik toolbar zoom realtime

Klik di layar kerja autoCAD jangan dilepas kliknya

Geser mouse:

Kearah Atas - meperbesar objec gambar

Kearah Bawah - mengecilkan objec gambar

Kedua :

Bila anda ingin membesarkan bagian tertentu saja dari objec gambar anda, maka anda juga bisa menggunakan cara zoom di bawah ini :

Klik toolbar Zoom Windows

Buat jendela di bagian gambar yang akan anda besarkan. cara membuat jendela lihat cara zoom windows sudut kiri bawah gambar segi emapat di bawah ini:

Hasilnya akan seperti ini:

Untuk mengembalikan kekeadaan semula, sebelum gambar anda di zoom, tinggal anda Klik toolbar zoom previous

Teknik ini bisa anda ganti dengan TOMBOL SCROOL MOUSE anda, ini lebih praktis dari pada cara di atas. Dengan teknik ini anda bisa mengzoom bagian tertentu dari gambar anda. Anda tinggal mengarahkan pointer mouse anda kegambar yang akan anda zoom dan silakan anda gerakkan scrool mouse anda keatas (memperbesar) atau kebawah (mengecilkan).

sedangkan untuk mengzoom seluruh gambar ataupun menampilkan seluruh gambar anda di layar kerja AutoCAd anda bisa menggunkan teknik sebagai berikut:

Ketik: Z - Enter

Ketik: A - Enter

Teknik ini dinamakan zoom all (mengzoom seluruh gambar yang kita buat di AutoCAD. ini sangat penting anda ingat sebagi pemula karena bila anda lupa membatasi layar kerja maka waktu anda menggambar gambar anda akan terlihat sebagian di layar autoCAD maka silakan anda gunakan teknik zoom all ini .

TUTORIAL 10 MENGATUR UCS ICON AUTOCAD AGAR TETAP DITEMPATNYA

UCS ICON AUTOCAD

UCS ICON di AutoCAD adalah sumbu koordinat kartesius yang terletak di kiri bawah layar AutoCAD anda. Jika Anda bekerja dalam layar kerja autocad maka pada saat anda mengzoom (membesar/mengecilkan) gambar maka UCSICON ini akan ikut bergerak mengikuti arah zoom. Hal ini kadang terasa mengganggu saat kita sedang bekerja.

Adapun cara untuk mengatur UCSICON ini agar tetap di tempatnya, ikuti langkah sebagai berikut:

Ketik : UCSICON - Enter

Muncul hidden menu seperti gambar berikut:

Klik Noorigin

maka UCSICON akan tetap di tempatnya walaupun Anda mengzoom gambar atau memindah gambar anda di layar AutoCAD.

TUTORIAL 9 MENGGANTI WARNA BACKROUND LAYAR KERJA AUTOCAD

Dalam bekerja dengan Autocad kita dihadapkan pada warna backround layar kerja AutoCAD standar yang hitam, bila anda merasa terganggu dan menginginkan untuk mengganti backround layar kerja AutoCAD anda, dengan warna yang lain, anda bisa mengikuti langkah - langkah sebagai berikut:

1. Klik Menu Tools
2. Klik Option
3. Klik Tab Display
4. Klik tombol Color maka akan muncul float jendela berikut:


5. Klik Color list Klik warna yang diinginkan
6. Klik Apply&Close
7. Klik Ok

Nah backround layar kerja AutoCAD anda sudah berganti warna sesuai dengan keinginan dan style anda. Selamat Mencoba

TUTORIAL 8 ALAT BANTU GAMBAR DI AUTOCAD

Dalam menggambar di autoCAD ada beberapa alat bantu yang perlu kita ketahui dan kuasai. Alat bantu ini biasa saya sebut panel letaknya ada di bawah layar kerja autoCAD. berikut ini adalah bentuknya:

Semua alat bantu ini penting kita ketahui fungsi dan kegunaannya biar dalam menggambar di autocad jadi mudah. Pertama anda perhatikan panel yang menjorok ke dalam, ini artinya Panel Autocad sedang "AKTIF/ON". Bila sedang tidak aktif panel Autocad kelihatan datar.

Setiap panel autocad ini bisa kita atur, caranya:

Klik Kanan pada panel yang akan diatur> klik setting.

maka akan muncul sebuah jendela tempat kita mengatur panel tersebut.

sedangkan fungsi dan kegunaan panel autocad ini adalah sebagai berikut:

1. SNAP : Bila panel ini aktif maka Pointer mouse anda akan meloncat-loncat dalam bidang kerja autocad.
2. GRID : Bila panel ini aktif maka bidang kerja autocad anda akan menjadi kertas millimeter blok.
3. ORTHO : Bila panel ini aktif maka anda hanya bisa membuat garis lurus vertikal dan horizontal dalam bidang kerja autocad.

4. POLAR : Bila panel ini aktif maka bisa membantu anda dalam membuat garis dengan besar sudut tertentu dalam bidang kerja autocad.

5. OSNAP : Bila panel ini aktif maka akan memudahkan anda mencari titik tangkap sebuah objec yang akan anda gambar dalam bidang kerja autocad. Saya sarankan anda untuk selalu mengaktifkan semua objec osnap bila anda menggambar dalam bidang kerja autocad.
   Cara mengaktifkan semua objec osnap: Klik Kanan Panel Osnap> Klik Setting>Klik Sellect All>Ok


6. OTRACK : Bila panel ini aktif maka anda akan mudah menemukan titik pusat sebuah object dalam bidang kerja autocad karena ada garis bantu putus-putus yang dihasilkan oleh panel otrack ini.


7. DYN : Bila panel ini aktif maka anda tidak perlu mengetikkan tanda @ dalam mengetikkan koordinat dalam bidang kerja autocad.


8. LWT : Bila panel ini aktif maka ketebalan garis yang anda pilih melalui toolbar properties akan dimunculkan dalam bidang kerja autocad.


9. MODEL : Bila panel ini anda klik maka anda berada pada kertas (Paper) layout bidang kerja autocad.

Saya harap anda cukup jelas dengan penjelasan fungsi panel sebagai alat bantu dalam bekerja di autocad silakan anda praktekkan sendiri dan semakin sering anda mencoba maka saya yakin anda akan semakin mahir.

TUTORIAL 7 PEMAKAIAN KOORDINAT RELATIF DI AUTOCAD

Bukalah layar kerja autocad anda, sekarang kita akan mencoba menggunakan koordinat relatif dalam autocad. Bila anda menggunakan versi AutoCAD R.2004 dan sebelumnya jangan lupa untuk mengetikkan tanda @ sebelum anda mengetikan titik koordinat.

misalnya kita akan membuat sebuah kotak dengan menggunakan garis dengan ukuran 300 x 300 seperti gambar berikut :
prosesnya adalah sebagai berikut(saya menggunakan autocad R2006):

Ketik: L - Enter

Klik di sembarang tempat sebagai titik awal

ketik: 0,300 - enter (akan terbentuk garis vertikal arah atas karena sumbu Y yang ada nilainya)

ketik: 300,0- enter (akan terbentuk garis horizontal arah kanan karena sumbu X yang ada nilainya)

ketik: 0,-300- enter(akan terbentuk garis vertikal arah bawah karena sumbu Y nilainya negatif)

Ketik: c - enter (perintah untuk menutup kotak bila perintah koordinat tidak pernah tereksekusi atau putus)

Gambar kotak di atas lebih mudah lagi bila menggunkan perintah rectangle, prosesnya:

Ketik: Rec - Enter

Klik di sembarang tempat sebagai titik awal

ketik: 300,300 - enter

Catatan:

Anda harus ingat bila panel DYN yang berada di bagian bawah layar kerja AutoCAD dalam keadaan OFF, maka koordinat di atas akan terbaca sebagai koordinat Absolute (koordinat sebenarnya)

TUTORIAL 6 KOORDINAT ABSOLUTE VS KOORDINAT RELATIF DI AUTOCAD

Perhatikan lagi interface autocad di atas, di sebelah kiri bawah layar terdapat sumbu X dan Y. Artinya bahwa lembar kerja AutoCAD terdiri dari koordinat kartesius absolute (sebenarnya). Tentu anda masih ingat pelajaran SMP ato SMA tentang koordinatkan!!!!!!

Ya, saya harap anda masih ingat dan hapal, tapi tidak ada salahnya kita bahas untuk mengingat dan menyegarkan lagi ingatan kita. Bagi anda pemula dalam belajar AutoCAD, saya harap anda benar-benar memahami sistem koordinat yang berlaku di autocad karena akan sangat menentukan penguasaan anda dalam menggambar di autocad ke depannya.

Perhatikan gambar koordinat di bawah ini:

Sistem koordinat ini berlaku dalam autocad, dan penting anda ingat bahwa saat anda membuat gambar di autocad berarti anda sedang bekerja di sistem koordinat, jadi setiap object yang kita buat sebenarnya berada di koordinat tertentu. Dalam autocad untuk memasukkan nilai koordinatnya anda harus hapal letak atau arah objec yang akan anda buat sesuai dengan tata letak koordinat kartesius di atas.

Dalam autocad R.2005 keatas koordinat yang berlaku di layar kerja AutoCAD adalah koordinat relatif. Arti koordinat relatif adalah koordinat yang mengangap tempat kita mengklik pertama kali di layar AutoCAD untuk membuat objek adalah titik 0,0. Koordinat relatif ini sangat membantu dalam pembuatan objec di autocad.

Untuk menonaktifkan koordinat relatif pada autocad 2005 keatas cukup dengan menonaktifkan panel , tapi pada saat anda akan membuat objec yang menggunakan sistem koordinat relatif, anda harus mengetikan tanda @ sebelum anda memasukkan koordinatnya. Tanda @ harus selalu anda pakai bila membuat object dalam autocad 2004 ke bawah. Selamat belajar Autocad
